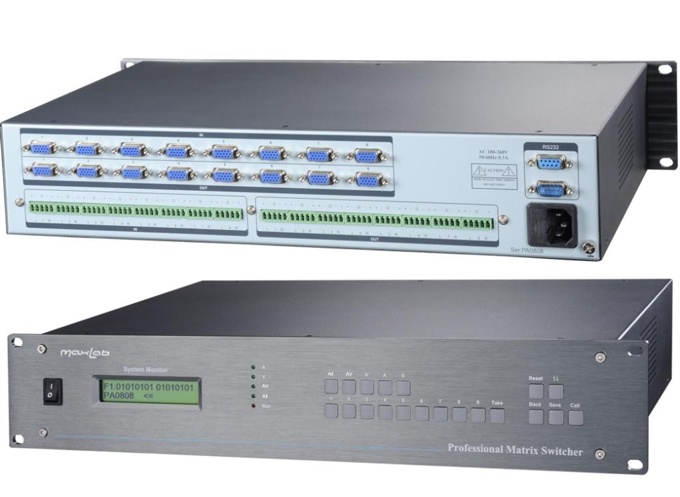

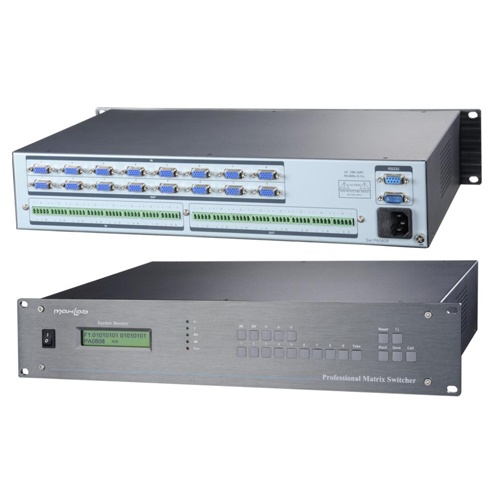

    VGA08系列高带宽矩阵
    商品编号:187




    功能特性 产品规格 产品图片 相关软件

    VGA08系列矩阵内部采用高带宽开关芯片,图像清晰无拖影;输入、输出带缓冲设计,增强了抗冲击及输出能力;音视频可分别控制,音频输入输出采用平衡方式,大大提高了抗干扰能力,有效延长了传输距离。  机箱采用EMI的结构设计,有效的防止电磁辐射及电磁波的干扰,性能更加稳定。内嵌智能控制,大大提高了设备的切换速度,实现了指令之间不需等待的快速控制;具备掉电状态存储保护、开机自动恢复记忆的功能。

        除面板键盘和红外遥控操作外,还提供RS232控制接口,方便用户与各种集中控制设备配合使用;通过随机提供的软件,可方便设定设备编号,便于多台同型设备共联控制。

        VGA08系列矩阵主要应用于普通广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场所。

    产品特性:

    l采用高带宽开关芯片,图像清晰;

    l具备过电平及ESD的双重保护功能;

    l音视频可分别控制 ,音频采用平衡方式;

    l采用EMI机箱的结构设计,有效的防止电磁辐射及电磁波的干扰;

    l内嵌智能控制,大大提高了设备的切换速度,实现了指令之间不需等待的快速控制;

    l具备掉电状态存储保护、开机自动恢复记忆的功能。

    l通过随机提供的软件,可方便设定设备编号,便于多台同型设备共联控制。



    技术参数

    增益

    0dB

    带宽

    >260MHz-3dB)满载

    微分相位

    0.05º@4.43 Mhz

    微分增益

    0.05º@4.43 Mhz

    最大传播延时

    5ns(±1ns)

    切换速度

    150ns

    VGA输入

    信号类型

    VGA

    接口

    DB 15

    输入最大电平

    1.0Vp-p

    阻抗

    75Ω

    回波损耗

    -30dB@5MHz

    VGA输出

    信号类型

    VGA

    接口

    DB 15

    输入最大电平

    0.7Vp-p

    阻抗

    75Ω

    回波损耗

    -30dB@5MHz

    输出直流补偿

    最大5mV

    同步信号特性

    输入/输出信号类型

    TTL

    输入阻抗

    510Ω

    输出阻抗

    75Ω

    极性

    正或负(与输入一致)

    音频特性

    增率

    0dB

    频率响应

    20 Hz20 kHz

    总谐波失真+噪声

    0.05% @ 1 kHz (额定电压下)

    共态抑制比

    CMRR >75dB @: 20 Hz ~ 20 kHz

    音频输入

    信号类型

    立体声,平衡

    接口

    RCA

    阻抗

    >10KΩ

    最大电平

    +21dBu

    音频输出

    信号类型

    立体声,平衡

    接口

    RCA

    阻抗

    >470KΩ

    最大电平

    +21dBu

    控制类型

    面板按键

    控制方式:按键

    RS-232

    控制接口:DB9

    波特率与协议波特率:9600

    数据位:8

    停止位:1位,无奇偶校验位

    串行控制口结构:2=TX3=RX5=GND

    环境要求

    存储环境温度

    -20°C+60°C

    工作温度

    0-50

    相对环境湿度

    5%75%




    产品规格:

    产品规格

    电源

    输出功率

    产品尺寸

    产品重量

    MAX-PA0802/MAX-PA0804/MAX-PA0808

    100VAC240VAC

    50/60 Hz

    20W

    2U

    482mm×250mm×90mm

    ( W×L×H )

    3.8Kg

    MAX-SP0802/MAX-SP0804/MAX-SP0808

    10W

    1U

    482mm×250mm×45mm

    ( W×L×H )

    3.5Kg
