  • MAX系列宽频高性能矩阵

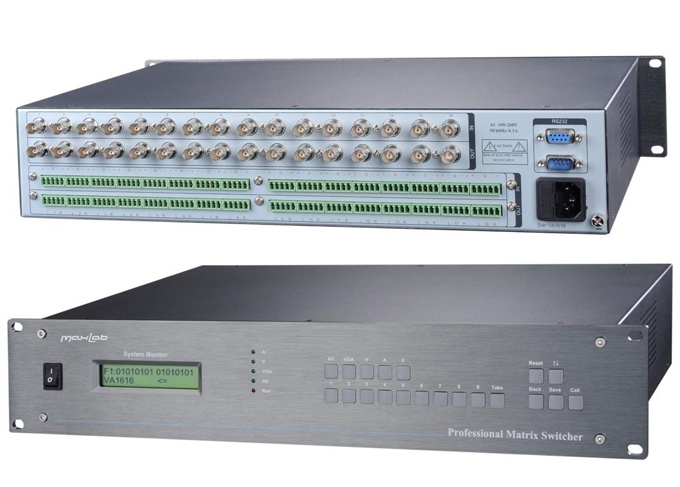

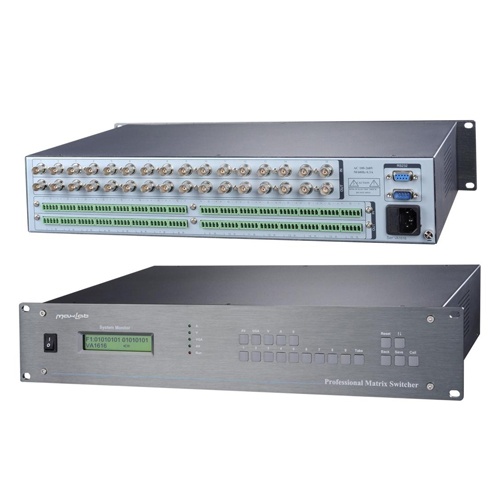

    AV16系列高带宽矩阵
    商品编号:192




    功能特性 产品规格 产品图片 相关软件

    AV16系列音视频矩阵,内部采用专业开关芯片,图像清晰,颜色逼真;输入、输出带缓冲设计,增强了抗冲击及输出能力;音视频可分别控制,音频输入输出采用平衡方式,大大提高了抗干扰能力,有效延长了传输距离。机箱全部采用EMI的结构设计,有效的防止电磁辐射及电磁波的干扰,性能更加稳定。内嵌智能控制,大大提高了设备的切换速度,实现了指令之间不需等待的快速控制;具备掉电状态存储保护、开机自动恢复记忆的功能。

    除面板键盘和红外遥控操作外,还提供RS232控制接口,方便用户与各种集中控制设备配合使用;通过随机提供的软件,可方便设定设备编号,便于多台同型设备共联控制。

    产品特性:

    l采用高带宽专业开关芯片,图像清晰;

    l具备过电平及ESD的双重保护功能;

    l音视频可分别控制 ,音频采用平衡方式;

    l采用EMI机箱的结构设计,有效的防止电磁辐射及电磁波的干扰;

    l内嵌智能控制,大大提高了设备的切换速度,实现了指令之间不需等待的快速控制;

    l具备掉电状态存储保护、开机自动恢复记忆的功能。

    l通过随机提供的软件,可方便设定设备编号,便于多台同型设备共联控制。具备过电平及ESD的双重保护功能;



    复合视频特性

    增益

    0 dB

    带宽

    >150MHz-3dB)满载

    亮色度干扰

    -55dB@4.43 MHz

    微分相位

    0.05º@4.43 MHz

    微分增益

    0.05%4.43 MHz

    最大传播延时

    5ns(±1ns)

    切换速度

    150ns

    复合视频输入

    信号类型

    复合视频信号

    接口

    BNC接口

    最大电平

    3.0Vp-p

    阻抗

    75Ω

    回波损耗

    -30dB@5MHz

    复合视频输出

    信号类型

    复合视频信号

    接口

    BNC接口

    最大输出电平

    3.0Vp-p

    阻抗

    75Ω

    回波损耗

    -30dB@5MHz

    直流补偿最大

    5mV

    音频特性

    增率

    0dB

    总谐波失真

    0.05% @ 1 kHz (额定电压下)

    频率响应

    20 Hz20 kHz

    共态抑制比

    CMRR >75dB @: 20 Hz ~ 20 kHz

    音频输入

    信号类型

    立体声,平衡/非平衡

    接口

    5PIN接口

    阻抗

    >10KΩ

    最大电平

    +21dBu

    音频输出

    信号类型

    立体声,平衡/非平衡

    接口

    5PIN接口

    阻抗

    >470Ω

    最大电平

    +21dBu

    控制类型

    面板按键

    控制方式:按键

    控制信号:触点

    RS-232

    控制接口:9-针母D型接口

    波特率:9600

    数据位:8

    停止位:1位,无奇偶校验位

    串行控制口结构:2=TX3=RX5=GND

    环境要求

    存储环境温度

    -20°C+60°C

    工作温度

    0-50

    相对环境湿度

    5%75%

    产品规格:

    产品规格

    电源

    输出功率

    产品尺寸

    产品重量

    MAX-V1608

    100VAC240VAC

    50/60 Hz

    20W

    2U  482mm×250mm×90mm

    ( W×L×H )

    4.5 Kg

    MAX-V1616

    MAX-VA1604

    MAX-VA1608

    MAX-VA1616
