特性
l提供1个3系列扩展卡插槽
l以太网通信，可用POE或本地供电
l独立或1/2宽，1U机柜安装
特性
l提供1个3系列扩展卡插槽
l以太网通信，可用POE或本地供电
l独立或1/2宽，1U机柜安装
|
通信 |
|
|
Ethernet |
以太网10/100/1000 Mbps的自动切换，自动协商，自动发现，全/半双工，DHCP，符合IEEE 802.3af标准 |
|
USB |
连接电脑控制台 |
|
连接器及卡插槽 |
|
|
Card Slot |
3-Series™系列控制卡扩展槽 |
|
LAN PoE |
8线RJ45插座; |
|
10/100/ 1000BASE-T以太网端口; |
|
|
802.3af以太网供电标准 |
|
|
24VDC 2A MAX |
2.1毫米桶直流电源插孔，24伏直流电源输入 |
|
接地 |
6-32螺钉，底盘接地片 |
|

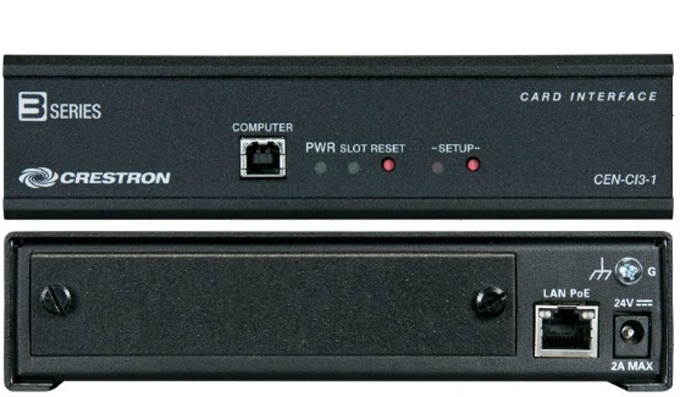

COMPUTER (前面板) |
USB B型接口; |
|
USB 2.0的电脑控制台端口（6英尺电缆）; |
|
|
只用于安装 |
|
|
控制及数据 |
|
|
PWR |
绿色LED，指示从电源组或PoE提供工作电源 |
|
SLOT |
绿色LED，指示插入控制卡 |
|
RESET |
嵌入式按钮进行硬件复位 |
|
SETUP |
嵌式按键与红色LED用于以太网的自动发现 |
|
LAN (rear) |
双色绿色/黄色LED指示灯，左边的LED显示以太网连接的速度，右侧LED指示以太网活动 |
|
电源要求 |
|
|
供电组 |
2安培24伏特直流； |
|
以太网供电 |
IEEE 802.3af标准的0级的PoE用电设备 |
|
注：不能同时通过电源组或PoE供电 |
|
|
环境 |
|
|
温度 |
温度41°至113°F（5°至45°C） |
|
湿度 |
湿度10％〜90％RH（无冷凝） |
|
散热 |
不使用24V电源组，<1 BTU /小时，5 BTU /小时卡，不使用PoE卡 |
|
机箱 |
|
|
底部 |
金属，黑色，通风面 |
|
面板 |
|
|
安装 标准 |
独立式或半宽度1U19英寸机架安装 |
|
尺寸 |
|
|
高度 |
1.70（44 mm）不含脚 |
|
宽度 |
7.07英寸（180毫米） |
|
厚度 |
10.06（256 MM） |
|
Weight |
|
|
2.0磅（0.91千克），无卡 |
|
