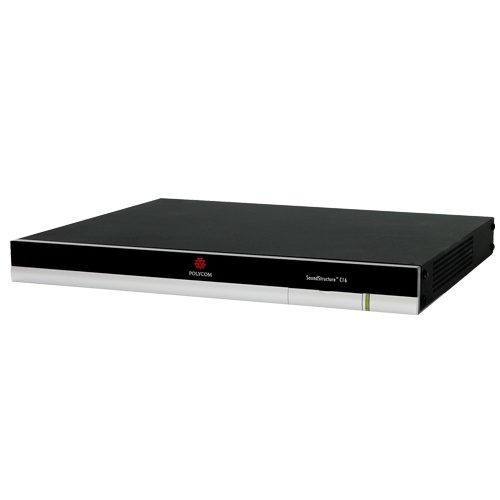

物理尺寸
• 19”(483 mm)W x13.5”(343毫米)L x1.75”(45毫米)H(单机架单元)
重量
• 净重12磅(5.5千克),带包装箱时为14磅(6.4千克)
接头
• RS-232:DB9F
• OBAM输入/输出:IEEE 1394B
• CLINK2:RJ45
• LAN:RJ45
• 控制/状态:DB25F
• 音频:小型(3.5毫米)快速连接接线端子
• IR接收:小型(3.5毫米)快速连接接线端子
电源及散热
• 内部电源
• 输入电压:90-250 VAC;50-60 Hz;线路电压要求(包括0.6PF):130VA(C16)、115VA(C12)、95VA(C8)
• 散热(Btu/hr):266 Btu/hr(SoundStructure C16),230Btu/hr(C12),200 Btu/hr(C8)
• 工作温度:0到40°C
输入
• 幻象供电:48 V DC,每路采用6.8kOhm的串联电阻,每通道7.5mA,可通过软件选择
• 模拟输入增益:所有输入为-20到64 dB,增量为0.5 dB,可通过软件调整
• 最大输入振幅:+20.4 dBu,1% THD + N
• 标称电平:0 dBu(0.775V rms)
• 等效输入噪音:<-122 dBu,20 - 20,000 Hz,Rs=150 Ohms(1%)
• 输入阻抗:10 kOhms
• 输入EMI滤波器:所有音频输入上使用Pi滤波器
输出
• 输出增益:-100到20 dBu,增量为1 dB,可通过软件调整
• 最大输出振幅:+23 dBu,1% THD + N
• 标称输出电平:0 dBu(0.775V rms)
• 输出阻抗:50 Ohm,接地,设计负载> 600 Ohms
• 输出EMI滤波器:所有音频输出上使用Pi滤波器
系统*
• 频率响应:20-22,000 Hz,+ 0.1 /- 0.3 dB
• 空闲通道噪音:<-109 dB FS,无加权,20-20,000Hz,-60dB FS,0.997 kHz的输出信号,0 dB的增益
• 动态范围:>109 dB FS,无加权,20 - 20,000 Hz,-60dB FS,0.997 kHz的输入信号,0 dB的增益
• 线性:0 dB FS到-122 dB FS +/- 1 dB
• THD+N:< 0.005%,-20 dB FS输入信号
• 共模抑制比:<-61 dB,20 - 20,000 Hz,无加权
• 串音:<-110 dB,20-20,000 Hz,1kHz,通道间
• 时延:麦克风/线路输入到输出:20 ms,开启AEC和NC处理功能
• 回音消除时间:200 ms
• 总消除量:>65 dB
• 收敛速度:40 dB/秒
• 噪音消除:0-20 dB,可通过软件选择
• 控制输入:触点闭合
• 状态输出:每输出开集最大为60V和500mA
• 所有信号接地管脚都通过低阻抗接线板连接到机
柜接地装置
*所有数值适用于0dB输入增益的通道,除非另有说明
可选的电话卡
• 输入增益:-100到+20 dBu,增量为1 dB,可通过软件调整
• 标称发射电平:SoundStructure中为0 dBu时,电话接收电平为-15到-17 dBm(各国不同)
• 标称接收电平:电话信号电平为-15到-17 dBm时输出电平为0 dBu(各国不同)
• 摘机回路电流:10 mA(最小)到120 mA(最大)
• 输出增益:-100到+20 dBu,增量为1 dB,可通过软件调整
• 频率响应:250-3300 Hz
• 动态范围:>70 dB FS,250-3300 Hz,"A"加权
