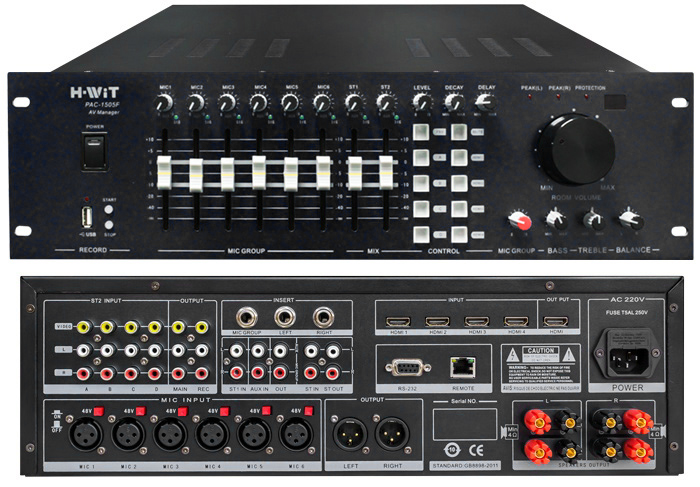

  • PAC-1505F 高清有源控制中心
    商品编号:319




    功能特性 产品规格 产品图片 相关软件

    科技技术在不断进步,产品功操作越来越”傻瓜化”,而作为专业工程视听产品,对音质及视频的追求更是进入高保真、高清的时代,新版AV有源控制中心就是应时代要求而生,沿用PAC系列家族开发平台,结合用户实际需求而开发的新一代高清视听专业级工程产品,提供多用途的解决方案,广泛应用于会议室、报告厅、多媒体教室、多功能厅、酒店、展厅、宗教场所等。


    新一代高清有源控制中心主要特点:

    1、高清HDMI输入输出,支持3D视频格式,图象更真实,细腻,效果更震撼;

    2、高清录音功能,方便会议记录整理及重要会议内容保存。

    3、数字功放,采用IR设计方案,效率高,音质清晰,穿透力强;

    4、内置基于DSP算法自适应反馈抑制功能(AFC),解决话筒啸叫问题,不需要调试,一键解决;

    5、 无失真动态噪音消除功能(ANS),降低系统本底及环境噪声,还原一个干净高清的视听环境;

    6、 串口RS-232控制及拓展面板控制功能,控制操作更灵活;

    7、工艺精良,采用SMT贴片工艺,线路工整,美观,降低因电路设计不合理所产品生的电磁干扰,给系统带来噪音;

    8、 沿用PAC系列一贯设计理念,外观简约、不失时尚。


    功能介绍:

    1、6路平衡话筒信号输入,每路单独带48V幻像电源及音效处理。

    2、4路HDMI高清输入、1路输出,支持3D视频格式,分辨率达 1080p/60Hz,使用标准AWG25 线缆输入传输距离达25米,输出传输距离达15米。

    3、4路音视频信号切换、立体声及复合视频。

    4、带2路音视频主输出、独立录音输出口、辅助输入输出、独立的效果信号发送返回通道等多种线路处理接口。

    5、RS-232串口通讯及面板控制功能,可外接计算机或中央控制系统等。

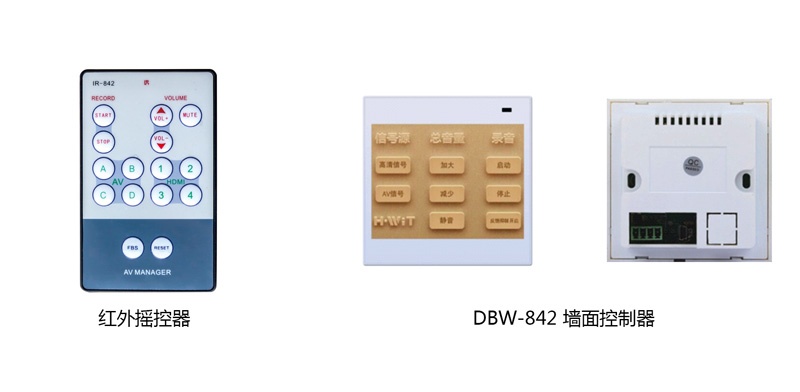

    6、超薄红外遥控器,使用更方便。

    7、内置双通道数字功放2×200W  8Ω  (1KHZ,THD≤0.05%);

    8、总输出静音功能。

    9、高清录音功能,采样频率最高48KHz,USB2.0传输,128KBP/S MP3格式;

    10、基于DSP算法自适应反馈抑制功能(AFC),一键处理,无须调试,传声增益提升幅度:9-12dB;

    11、噪音消除功能(ANS),有效降低系统本低及环境噪声,信噪比提升18dB;

    12、关机记忆功能,保持上次的使用状态,无需多次调试。

    13、具有自动巡检功能,能恢复出厂设置,方便系统调试。


     1音频输入

    接口

    接口名称

    通道数

    标准输入电平

    最大输入电平

    输入阻抗

    MIC IN

    后面板

    XLR-3-31

    6

    -54dBu

    -30d Bu

    2.7kΩ

    LINE ST1

    -

    RCA

    1

    -10dBu

    +10dBu

    10kΩ

    LINE ST2

    ABCD

    4

    ST IN

    1

    -10dBu

    +10dBu

    10kΩ

    效果返回

    PHONO

    3







     2、音频输出参数

    接口

    接口名称

    通道数

    标准输出电平

    最大输出电平

    负载阻抗

    效果输入

    PHONO

    3

    -10dBu

    +10dBu

    大于10kΩ

    REC OUT

    RCA

    2

    -5 dBu

    LINE OUT

    2

    -10dBu

    MIXER

    XLR

    2

    -20dBu

    +10dBu

    10kΩ

    AUDIO OUT

    凤凰头

    6

    -10dBu

    +10dBu

    10kΩ

    RECORD前面板

    USB

    1

    -10dBu

    +20dBu

    10kΩ

    扬声器输出

    螺丝型接线端口

    4

    200W+200W8Ω,1KHZTHD0.05%



    3、视频输入/输出参数

    接口

    型号

    通道数

    视频输入

    RCA

    4

    高清输入

    HDMI 700P/60Hz 1080p/60Hz

    4

    视频输出

    RCA

    2

    高清输出

    HDMI 700P/60Hz 1080p/60Hz

    1
